説明

product-1-1

特徴：

* 12\/24 VDC定格入力
*組み込みの統合ドライバーPCB
* PWM入力速度制御
*高効率3相ブラシレスDCモーター
*環境に優しい素材

利点：

*高圧10.5kpa\/13.4kpa
*アルミニウムベースには速い熱散逸があります
*ダストプルーフ
* 高速
* 防水
*高い信頼性
*低慣性

アプリケーション：

*真空システム
*エアクッションマシン
*圧力ベッド
*ランプブラック排気システム
* 3Dプリンター
*医療機器
*高電圧低ノイズアプリケーション

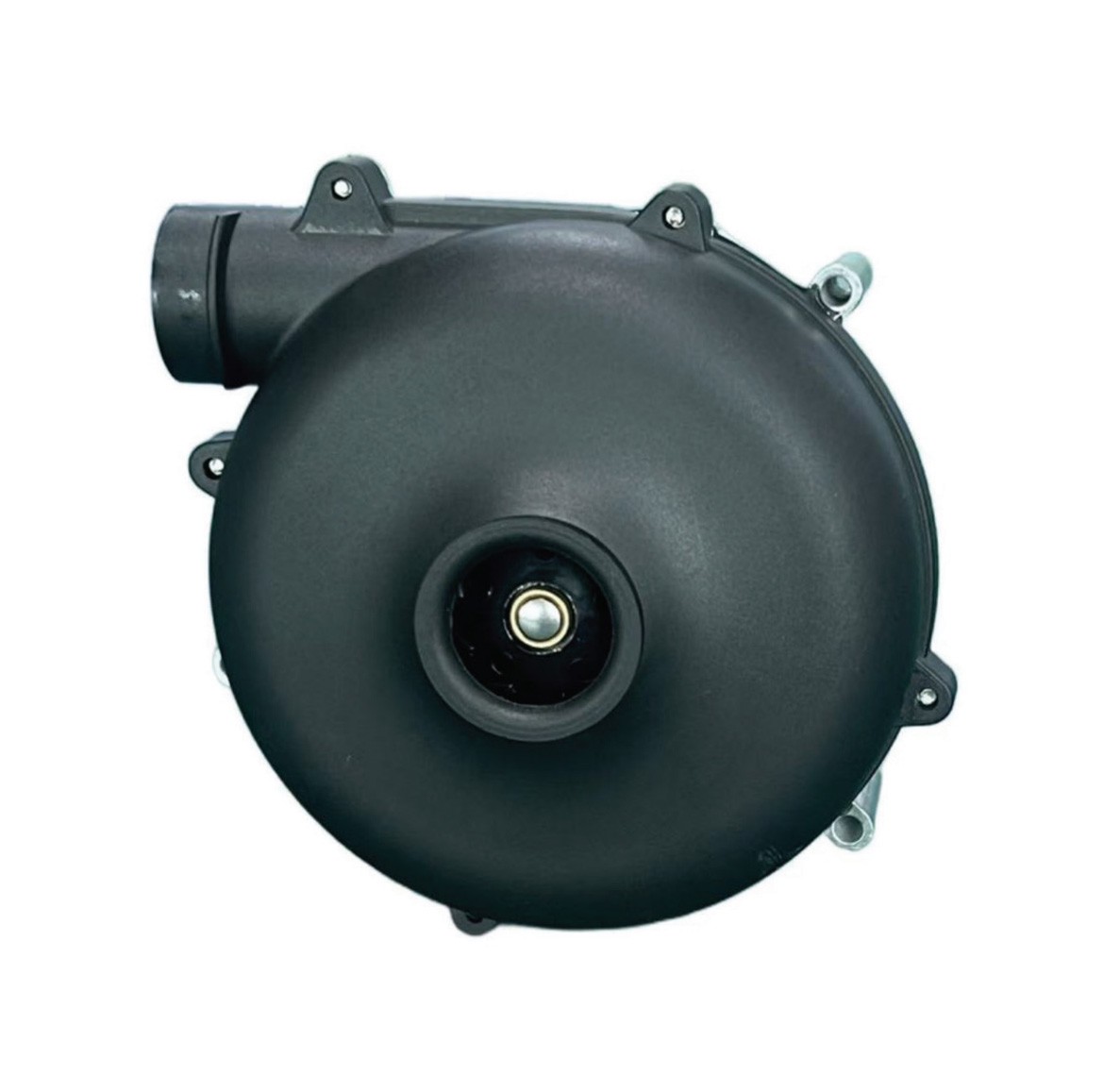

AMP 45 12 V\/24V 80mmブロワーは、DC電圧で設計され、統合されたドライブモジュールを装備した高性能DCブロワーです。外部電源コードを簡単に接続して簡単に操作できることで、すぐに開始できます。その革新的な空洞構造は、空気流チャネルをモーターと独立して分離し、水蒸気とほこりを効果的に分離します。優れた防水性と防湿性能を備えており、過酷な環境でのモーターの長期的な耐久性を確保しています。この製品は、コンパクトボディ内で高い空気圧出力を達成し、狭いスペースの設置要件を柔軟に満たすことができます。同時に、さまざまなシナリオで気流の最適化のニーズを満たすために、短いノズルと長いノズルの2つのエアインレットオプションを提供します。

私たちは、顧客にオールラウンドのカスタマイズされたサービスとソリューションを提供し、パラメーターの調整、特別な仕様と複雑なアプリケーション統合をサポートすることに専念しています。プロジェクトを効率的に実装するのを支援します。排他的な技術サポートと協力計画を取得するために、いつでも相談してください！

Shenzhen Tenkai Group Limitedは、中国のハイエンド冷却ファンとブロワーの主要な専門メーカーであり、グローバルな顧客に正確で効率的で低雑音の冷却ソリューションを提供することに専念しています。

TKFANを選択して、プロフェッショナリズムとイノベーションにあなたの製品の力を与えましょう！

1。技術データ

モドル	P\/Nコード	電圧	現在	スピード	空気圧	気流	ノイズ
パート番号	A	VDC	A	RPM	PA	i\/min	DB-A
BA8050H12B		12	7.5	37000	10530	572	77.1
BA8050H24B		24	6.5	52000	13345	733	80.1

2。機械構造図

product-1-1

3。電気接続図

product-1-1

ワイヤーモード	ワイヤー番号	色	関数
UL 1332＃18AWG	1	黒	-
	2	赤	+
	3	黄色	FG
	4	青	PWM

4 .PQデータと曲線

4.1 BA8050H12B --12 V PQデータ

4.1.1 BA8050H12B PQ曲線

product-1-1

4.1.2 BA8050H12V PQデータ

いいえ。	MMAQ	CFM	A	ワット
1	1053	-0.02	3.92	47.1
2	909	3.45	5.5	66
3	755.5	6.71	6.62	79.4
4	578	10.87	7.57	90.8
5	429	13.48	7.94	95.2
6	323	14.88	7.6	91.2
7	244.5	16.06	7.53	90.4
8	0	20.22	7.37	88.4

4.2 BA8050H24B --24 V PQデータ

4.2.1 BA8050H24V PQデータ

product-1-1

4.2.1 BA8050H24V PQ曲線

いいえ。	MMAQ	CFM	A	ワット
1	1334.5	-0.02	2.64	63.4
2	1277.75	4.3	4.26	102.3
3	169.75	8.24	5.2	124.9
4	802	13.1	5.82	139.7
5	604.5	16.06	6.08	145.9
6	463.5	18.28	6.21	148.9
7	361	19.92	6.29	150.9
8	0	25.93	6.44	154.7
