説明

よくある質問

Q1: お客様独自のブランド名を作っても大丈夫ですか？

A: はい、OEM と ODM をサポートしています。

Q: 貴社は製造会社ですか、それとも貿易会社ですか?

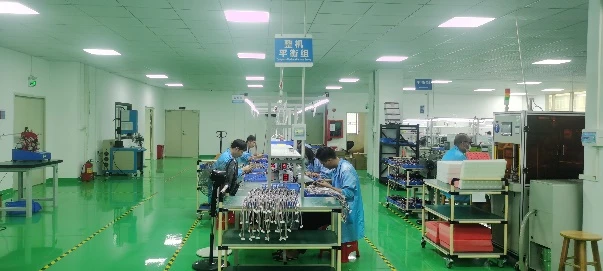

A: 当社は12年の製造経験を持つ工場です。

Q: 私たちのためにデザインしてもらえますか?

A: もちろん、当社には開発と設計に非常に優れた専門の研究開発チームがあります。

Q: 品質を確認するためのサンプルを入手するにはどうすればいいですか?

A: サンプルの購入と発送については、弊社の営業担当者にお問い合わせください。

Q: サンプルは無料ですか? また、サンプルを入手できるまでどのくらいかかりますか?

A: サンプルは通常有料です。サンプルが必要な場合、在庫標準であれば1-2営業日以内にお届けできます。在庫にサンプルがない場合や固定製品の場合は、通常約7日かかります。

Q: 梱包と配送:

A: 梱包: 高品質で強度の高い段ボールと環境に優しい軽量のカスタムフォームコットンを使用して、輸送中にブロワーが簡単に損傷しないようにします。2) 配送は重量とパッケージのサイズ、および地域によって異なります。もちろん、輸送モードがあり、エクスプレス、海上、または航空を選択できます。

Q: 量産までのリードタイムはどのくらいですか？

A: ファンの製造工程の難易度と材料調達の納期によって異なりますが、通常は20-45日です。

製品の説明

モデル BA7050 小型高圧送風機は、さまざまなエアクッション機に適応できます。送風機は強力な風量と風圧性能を備えており、出力空気流は膨張に対する高い需要を満たすことができます。高い風量により、十分な空気がエアクッションフィルムに迅速かつ均等に充填され、生産フィルムの飽和度が 90% 以上に達します。高い風圧により、膨張中の空気流の安定性と一貫性が確保されます。70mm エアクッション送風機は、エアクッション機に継続的かつ効率的な電力を提供します。

air cushion machine blower-1

この高圧DCブロワーはコンパクトなサイズだけでなく、優れた技術指標も備えています。機械全体のサイズは70x70x50mm、空気入口のサイズはΦ22.7±0.3mm、空気出口のサイズはΦ12.4±0.3mmです。製品設計はコンパクトで、機械全体のレイアウトは柔軟です。高速は35000rpmに達し、高圧8KPA、高風量500L/minを提供でき、さまざまな強風要件に対応します。機械全体の重量はわずか170gで、性能を確保しながら小型軽量化を実現しています。ブロワーの長期安定動作を確保するために、NMBボールベアリングが使用され、効率的で低騒音の動作が保証されています。製品の耐久性と信頼性を確保するために、外枠の上部渦巻はPC素材、下部渦巻はアルミニウム、インペラはPA66素材で作られています。これらの材料の選択により、製品の耐腐食性と機械的強度が向上し、放熱効果が優れています。

パフォーマンスデータ

air cushion machine blower-2

モデル

品番コード

評価

電圧

操作

電圧範囲

評価

現在

評価

入力電力

スピード

最大

気流

最大

空気圧

ノイズ

部品番号

による

電子公社

アンプ

ワット

R.P.M

m³/分

CFMの

mmH2O(ミリH2O)

H2OでH2O

dB-Aの

BA7050H24B

12~25

3.5

37000

0.52

18.36

884.75

34.83

70.0

PQ曲線

air cushion machine blower-3

いいえ。	mmAq	CFMの	A	ワット
1	804.25	0.01	1.36	32.5
2	722	3.84	1.82	43.7
3	614.5	6.95	2.15	51.7
4	452.5	10.31	2.44	58.6
5	329	12.3	2.57	61.8
6	257	13.57	2.63	63.2
7	198.5	14.46	2.66	63.9
8	0	17.84	2.76	63.3

製品の特徴

このミニブロワーファンには、12Vと24Vの2つの定格電圧オプションがあります。定格電圧は、顧客のニーズに応じてカスタマイズして、さまざまな電力要件に適応することもできます。同時に、ファンには逆接続保護、ロック保護、ソフトスタート機能があり、使用中の安全性と信頼性が大幅に向上しています。逆接続保護は、配線エラーによる損傷を防ぐことができ、ロック保護は、ファンインペラが異物に引っかかったときに自動的にシャットダウンして、モーターの焼損を防ぎます。ソフトスタート機能は、起動時の衝撃電流を効果的に低減し、ファンの耐用年数を延ばします。小型送風機には、三相線とホール線を含む8つの回路接続線が装備されており、VH3.96-8P端子を使用して接続されます。駆動回路は外部設計で、設置とメンテナンスが簡単で、使い勝手が大幅に向上しています。

電気接続

8-ピン嵌合コネクタ - VH3.96-8P

air cushion machine blower-4

コネクタ	PIN番号	関数
VH3.96-8P	1	W
	2	V
	3	U
	4	グランド
	5	ハードウェア
	6	ＨＶ
	7	ヒュー
	8	5V

外部のカスタマイズされたドライバーを通じて、ユーザーは可変周波数ファンの速度を調整し、実際の速度を測定できます。黄色の線は FG (周波数ジェネレーター) 速度方形波出力機能リードであり、青い線は PWM パルス信号入力機能リードです。ユーザーは PWM デューティサイクル速度調整または 0~5V 電圧速度調整を選択でき、非常に柔軟です。

ドライバーのコネクタ

air cushion machine blower-5

コネクタ	PIN番号	関数
B VH3.96-2P	1	24V電源
B VH3.96-2P	2	グランド
C 2.54-6P	1	5V
	2	PWM/0-5 VDC
	3	グランド
	4	日本語
	5	フランス
	6	FGの

この高圧DCブロワーは、優れた性能指標を備えているだけでなく、幅広い用途があります。クッションエアクッションマシンだけでなく、ダストモニター、3Dプリンター、綿菓子機、スマート燃料機器、自動車洗浄ソリューションにも使用できます。その外観は、あらゆる生活分野に高効率で柔軟なツールを提供します。

パッキング

高品質の梱包

5層段ボール包装は、さまざまな製品の保護と輸送に広く使用されています。強度、軽量、環境に優しく、輸送中の振動や衝突を効果的に軽減できます。5層段ボール包装を使用すると、製品を外部環境の影響から保護できるだけでなく、包装コストを削減し、包装効率を向上させて、輸送中の製品の安全性と完全性を確保できます。
