私は遠心ファンのサプライヤーとして、遠心ファンのさまざまな技術的側面についてお客様からよく問い合わせを受けます。最もよくある質問の 1 つは、「遠心ファンの静圧はどのくらいですか?」というものです。このブログ投稿では、静圧の概念、遠心ファンの動作における静圧の重要性、および静圧が当社の製品とどのように関連するかについて詳しく説明します。DCブラシレス遠心ファン、DCミニ遠心ファン、 そして大流量DC遠心ファン。
静圧を理解する
静圧は流体力学の基本概念であり、特にファンの性能に関しては重要です。遠心ファンの文脈では、静圧はファン システム内の空気の位置エネルギーを指します。これは、空気がダクトの壁や空気流路内のその他の障害物に及ぼす圧力です。静圧は、パスカル (Pa)、水柱インチ (in. WC)、水柱ミリメートル (mm WC) などの圧力単位で測定されます。
静圧をよりよく理解するには、パイプが接続された水槽を想像してください。タンク内の水は一定の水位を持っており、タンクの底に圧力が発生します。この圧力はファン システムの静圧に似ています。水がパイプ内を流れるとき、パイプの出口における圧力は、静圧と動圧（水の動きによる圧力）を合わせたものになります。ファン システムでは、静圧はダクト、フィルター、ダンパー、その他のコンポーネントの抵抗に打ち勝つ役割を果たしますが、動圧は空気の速度に関係します。
遠心ファンにおける静圧の重要性
遠心ファンの静圧は、遠心ファンの性能とさまざまな用途への適合性を決定する上で重要な役割を果たします。静圧が重要である主な理由は次のとおりです。
システムの抵抗を克服する
どのような換気システムや空調システムでも、空気は一連のダクト、フィルター、その他のコンポーネントを通過する必要があります。これらのコンポーネントは空気の流れに抵抗を生じさせるため、ファンがこれを克服する必要があります。ファンの静圧によって、この抵抗に抗してシステム内に空気を押し出すファンの能力が決まります。ファンの静圧が低すぎると、空気がシステム内を効果的に流れることができなくなり、換気が悪くなり、パフォーマンスが低下します。
空気の流れを維持する
システム内の空気流量を一定に維持するには、十分な静圧が必要です。空気がダクト内を移動すると、抵抗により圧力が低下します。この低下を補うのに十分な静圧をファンが生成できない場合、空気流量が減少し、空気が不均一に分布し、空間内にホット スポットまたはコールド スポットが発生する可能性があります。
適切なファンの選択
特定の用途に遠心ファンを選択する場合、システムの静圧要件を考慮することが重要です。アプリケーションが異なればシステム抵抗のレベルも異なるため、ファンはこの抵抗を克服するのに十分な静圧を提供できなければなりません。たとえば、長いダクト、複数の屈曲部、および高効率フィルターを備えたシステムでは、短いダクトと最小限の抵抗を備えた単純なシステムと比較して、より高い静圧定格のファンが必要になります。
静圧に影響を与える要因
遠心ファンの静圧には、いくつかの要因が影響する可能性があります。これらの要素を理解することは、適切なファンを選択し、そのパフォーマンスを最適化するのに役立ちます。主な要因のいくつかを次に示します。
ファンの設計
インペラの形状とサイズ、ブレードの数、ハウジングの設計などの遠心ファンの設計は、静圧性能に大きな影響を与える可能性があります。一般に、インペラの直径が大きく、ブレードの数が多いファンは、より高い静圧能力を備えています。さらに、ハウジングの設計は、ファンの効率と機械エネルギーを静圧に変換する能力に影響を与える可能性があります。
風量
風量、つまり単位時間当たりにファンによって移動される空気の量は、静圧に反比例します。空気流量が増加すると静圧は減少し、その逆も同様です。この関係は、特定のファンの空気流量と静圧の関係を示すファン性能曲線で説明されます。
システム抵抗
システム内のダクト、フィルター、ダンパー、その他のコンポーネントの抵抗は、ファンの静圧要件に直接影響します。抵抗が大きいシステムでは、必要な空気流量を維持するために、より高い静圧定格のファンが必要になります。抵抗は、ダクトの長さと直径、フィルターの種類と効率、空気流路内の障害物の存在などの要因によって影響を受ける可能性があります。
静圧の測定
遠心ファンの静圧の測定は、遠心ファンの性能を評価し、正しく動作していることを確認するための重要なステップです。静圧を測定するには、圧力計や圧力センサーの使用など、いくつかの方法があります。
圧力計は、システム内の 2 点間の圧力差を測定する単純な装置です。水や水銀などの液体が満たされた U 字型のチューブで構成されています。圧力差によりチューブ内の液体が上昇または下降し、2 つの液体柱の高さの差は圧力差に比例します。圧力計は、小型から中型のファン システムの静圧を測定するために一般的に使用されます。
圧力センサーは、静圧を直接測定できるより高度なデバイスです。ピエゾ抵抗センサー、容量センサー、光学センサーなど、さまざまなタイプが用意されています。圧力センサーはより正確で、リアルタイムのデータを提供できるため、より大規模で複雑なファン システムに適しています。
当社の遠心ファン製品
当社は遠心ファンのサプライヤーとして、お客様の多様なニーズにお応えする幅広い製品を提供しています。私たちのDCブラシレス遠心ファン高効率、低ノイズ、長寿命を必要とするアプリケーション向けに設計されています。これらのファンはブラシレス DC モーターを使用しており、従来のブラシ付きモーターに比べて、効率の向上、消費電力の削減、メンテナンスの軽減など、いくつかの利点があります。
私たちのDCミニ遠心ファンスペースが限られている用途向けのコンパクトで軽量なオプションです。これらのファンは、ラップトップ、サーバー、LED 照明器具などの小型電子機器での使用に最適です。サイズが小さいにもかかわらず、大量の空気流と静圧を提供できます。

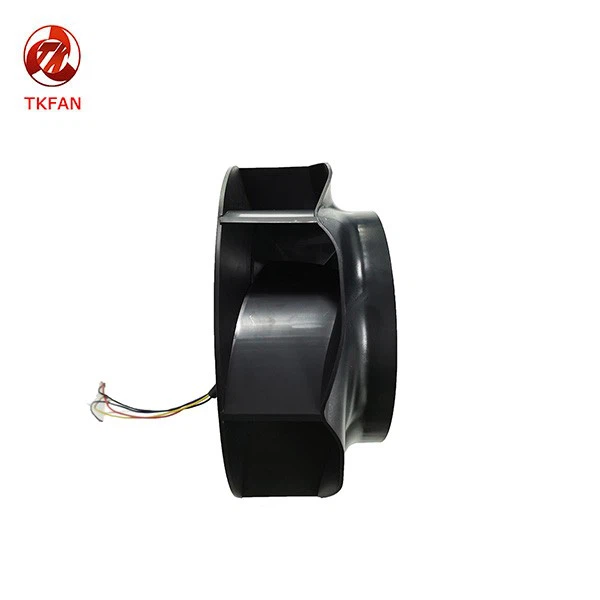

高流量と適度な静圧を必要とするアプリケーションには、大流量DC遠心ファン完璧な選択です。これらのファンは、比較的低圧で大量の空気を供給するように設計されており、大空間の換気、産業機器の冷却、HVAC システムの空気循環などの用途に適しています。
静圧に基づいた適切な遠心ファンの選択
用途に合わせて遠心ファンを選択するときは、システムの静圧要件を考慮することが重要です。適切なファンを選択するためのいくつかの手順を次に示します。
システム抵抗の決定
最初のステップは、ダクト、フィルター、ダンパー、その他のコンポーネントの抵抗を含むシステムの合計抵抗を計算することです。これは、工学計算を使用するか、プロの HVAC エンジニアに相談することで実行できます。システム抵抗は通常、静圧で表され、ファンに必要な最小静圧定格が決まります。
ファンのタイプを選択してください
アプリケーションに必要な静圧要件と風量に基づいて、適切なタイプの遠心ファンを選択してください。当社の製品範囲にはさまざまなタイプのファンがあり、それぞれに独自の特性と性能機能があります。選択する際は、スペースのサイズ、アプリケーションの種類、利用可能な電源などの要素を考慮してください。
ファンのパフォーマンス曲線を確認する
ファンのタイプを選択したら、ファンの性能曲線をチェックして、必要な静圧と空気流量を提供できることを確認します。性能曲線は、さまざまな動作速度でのファンの静圧と空気流量の関係を示しています。ファンの動作点 (静圧と風量の組み合わせ) が性能曲線の許容範囲内にあることを確認してください。
他の要素を考慮する
遠心ファンを選択する際には、静圧と風量に加えて、騒音レベル、効率、信頼性、コストなどを考慮する必要があります。当社の専門家チームは、これらの要素を評価し、ニーズと予算に最適なファンを選択するお手伝いをします。
結論
結論として、遠心ファンの静圧は、遠心ファンの性能とさまざまな用途への適合性を決定する重要なパラメータです。静圧の概念、その重要性、静圧に影響を与える要因を理解することは、適切なファンを選択し、換気または空調システムの効率的な動作を確保するために不可欠です。
遠心ファンのサプライヤーとして、当社はお客様に高品質の製品と専門的なアドバイスを提供することに尽力しています。静圧についてご質問がある場合、または用途に適したファンの選択についてサポートが必要な場合は、お気軽にお問い合わせください。当社の経験豊富な専門家チームが、お客様のニーズに最適なソリューションを見つけるお手伝いをさせていただきます。探しているかどうかDCブラシレス遠心ファン、DCミニ遠心ファン、または大流量DC遠心ファン、当社にはお客様の要件を満たす製品と専門知識があります。調達プロセスを開始し、特定のニーズについて話し合うには、今すぐお問い合わせください。
参考文献
- ASHRAE ハンドブック - 基本。米国加熱冷凍空調技術者協会 (ASHRAE)。
- ファンエンジニアリング、第9版。バッファローフォージ社。
- Air Movement and Control Association (AMCA) 規格。 Air Movement and Control Association International, Inc.
