DC ブラシレス ファンのサプライヤーとして、私はこれらのファンの風量の測定方法を知りたいと考えているお客様によく遭遇します。空気流量の測定は、ファンの性能と特定の用途への適合性を判断するのに役立つため、非常に重要です。このブログ投稿では、DC ブラシレス ファンの風量を測定するための一般的な方法をいくつか紹介します。
空気流量を測定する理由
測定方法を詳しく説明する前に、空気流量の測定がなぜ重要なのかを理解することが重要です。通常、風量は立方フィート/分 (CFM) または立方メートル/時 (m3/h) で測定され、ファンが所定の時間枠内にどれだけの空気を移動できるかを示します。このパラメータは、電子デバイスの冷却、建物内の換気、工業プロセスなどのさまざまな用途に不可欠です。一般に、空気流量が高いほど、冷却効率や換気効率が向上します。
空気流量の測定方法
1. 風速計の方法
空気流量を測定する最も簡単で最も一般的に使用される方法の 1 つは、風速計を使用することです。風速計は空気の速度を測定する装置です。風速計を使用して DC ブラシレス ファンの空気流量を測定するには、次の手順に従います。

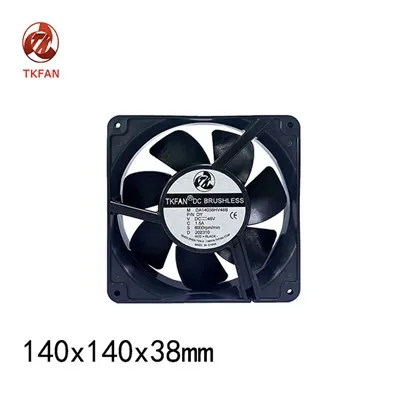

- ファンの位置を決める: DC ブラシレス ファンを安定した位置に置き、正常な状態で動作していることを確認します。たとえば、12V DC ブラシレス冷却ファン、12V 電源に接続されていることを確認してください。
- 断面積の決定: ファンの出口の断面積を測定します。円形ファンの場合、面積 (A=\pi r^{2})、(r) はファン出口の半径です。長方形ファンの場合、面積 (A = l\times w)、ここで (l) は長さ、(w) は幅です。
- 対気速度を測定する: 風速計を使用して、ファンの出口の複数のポイントで風速を測定します。正確な平均値を得るために、等間隔の点で測定を行うことをお勧めします。のような小さなファンにとっては、30mm DC ブラシレスファンの場合は 3 ～ 5 回の測定を行うことができますが、ファンのような大型ファンの場合は、60mm DCファン、5〜10回の測定が必要になる場合があります。
- 空気流量の計算: 平均空気速度 (v) (フィート/分またはメートル/秒) と断面積 (A) (平方フィートまたは平方メートル) がわかったら、式 (Q = v\times A) を使用して空気流量 (Q) を計算できます。
2. ピトー管方式
ピトー管法も空気流量を正確に測定する方法です。ピトー管は空気流の全圧と静圧を測定する装置です。全圧と静圧の差は動圧と呼ばれ、空気速度に関係します。ピトー管を使用して DC ブラシレス ファンの空気流量を測定する方法は次のとおりです。
- ピトー管を取り付ける: ピトー管をファンの出口の気流に挿入します。ピトー管が空気の流れの方向と適切に位置合わせされていることを確認してください。
- 圧力を測定する：差圧計を使用して全圧と静圧の間の動圧（\Delta P）を測定します。
- 対気速度を計算する: 空気速度 (v) は、式 (v=\sqrt{\frac{2\Delta P}{\rho}}) を使用して計算できます。ここで (\rho) は空気の密度です。標準状態（温度 20℃、圧力 1 気圧）における空気の密度は、およそ (\rho = 1.204\ kg/m^{3}) です。
- 空気流量の決定: 風速計による方法と同様に、ファンの出口の断面積 (A) を計算し、式 (Q = v\times A) を使用して空気流量を計算します。
3. フローフード法
フローフードはファンの出口を囲い、空気流量を直接測定する装置です。この方法は、換気システムのファンの空気流量を測定する場合に特に役立ちます。フローフードの使用方法は次のとおりです。
- フローフードの位置を決めます: フローフードをファンの出口の上に置き、空気漏れを防ぐためにしっかりと密閉します。
- 測定してみよう: フローフードは空気流量を直接表示します。一部のフロー フードでは、正確な測定を保証するために使用前に校正が必要な場合があります。
空気流量測定に影響を与える要因
DC ブラシレス ファンの空気流量を測定する場合、測定の精度に影響を与える可能性のある要因がいくつかあります。
- 空気密度: 前述したように、空気密度は空気流量の計算に影響します。温度、圧力、湿度の変化はすべて、空気密度の変化を引き起こす可能性があります。たとえば、温度が高くなると空気密度が減少するため、これを考慮しないと計算される空気流量が低下する可能性があります。
- 乱気流: 気流の乱流により、測定が不正確になる可能性があります。乱流を最小限に抑えるために、ファンがスムーズな空気の通り道のある場所に設置されていることを確認し、ファンの吸気口または排気口の近くに障害物を避けてください。
- 測定場所: 空気流量を測定する場所も結果に影響を与える可能性があります。空気流量は、空気の流れが十分に発達し、均一になっている点で測定することをお勧めします。
お客様にとって正確な空気流量測定の重要性
DC ブラシレス ファンのサプライヤーとして、当社はお客様にとって正確な空気流量測定の重要性を理解しています。電子部品の冷却や建物内の換気に当社のファンを使用している場合でも、正確な空気流量を知ることで、ファンの性能とアプリケーションへの適合性について情報に基づいた決定を下すことができます。たとえば、顧客が高出力電子デバイスを冷却する必要がある場合、適切な冷却を確保するために十分な空気流量を備えたファンを選択する必要があります。
結論
DC ブラシレス ファンの風量の測定は、ファンの性能評価に役立つ重要なプロセスです。風速計方式、ピトー管方式、フローフード方式などの方式があります。各方法には独自の長所と短所があり、方法の選択は特定の要件と利用可能な機器によって異なります。
当社の DC ブラシレスファンの購入に興味がある場合、または風量測定についてご質問がある場合は、詳細な打ち合わせと交渉のためにお気軽にお問い合わせください。当社は、お客様のニーズを満たす高品質の製品と専門的な技術サポートを提供することに尽力しています。
参考文献
- ASHRAE ハンドブック - 基本。米国加熱冷凍空調学会 (ASHRAE)。
- フランク・M・ホワイト著「流体力学」。
